AT6558R-5N32中科微北斗卫星定位芯片，可替代UBX-G7020-KT/UBX-M8030-KT

AT6558R-中科微北斗卫星定位芯片，可替代UBX-G7020-KT/UBX-M8030-KT

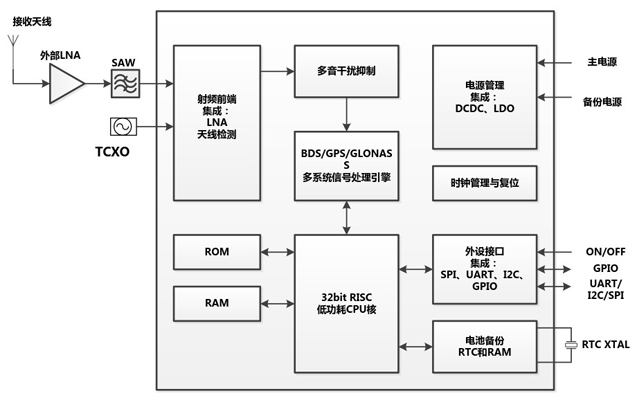

◆芯片框图

◆产品概述

AT6558R是一款高性能BDS/GNSS多模卫星导航接收机SOC单芯片，片上集成射频前端，数字基带处理器，32位的RISC CPU，电源管理功能。芯片支持多种卫星导航系统，包括中国的北斗卫星导航系统BDS、美国的GPS、俄罗斯的GLONASS，并实现多系统联合定位。

AT6558R兼容国内外同类芯片的芯片管脚分布，客户可以不改PCB板，直接原位替换。如与U-BLOX的UBX-G7020/G8030/M8030（UBX-M8030-KT）封装管脚兼容，常用功能兼容。只需调整部分外围器件取值，实现完美兼容替代使用。中科微提供相关替代设计手册，并提供FAE技术支持。

◆产品特点

◆支持BDS/GPS/GLONASS多系统联合定位和单系统独立定位

◆具备有源天线检测与保护

◆电源管理：

方案一：采用DCDC供给内核LDO，支持2.7-3.6V单电源供电，典型3.3V供电。

方案二：支持1.8-3.3V电源直接供电。

◆RTC和备份电路电源可低至1.4V

◆功耗：BDS/GPS双模连续运行<23mA（@3.3V）；待机8uA（@3.3V）

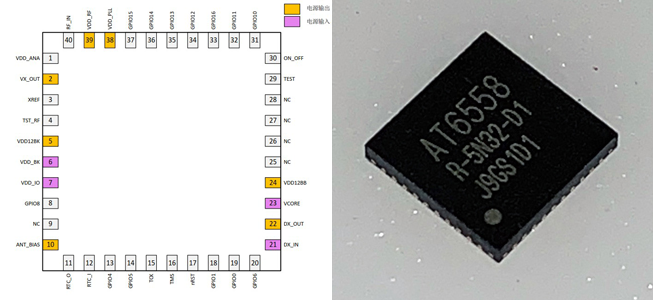

◆封装形式

◆QFN40；5 x 5 x 0.9mm

◆性能指标

◆信号接收：BDS/GPS/GLONASS并行接收和联合定位

◆冷启动TTFF：≤32s

◆热启动TTFF：≤1s

◆重捕获TTFF：≤1s

◆冷启动捕获灵敏度：-148dBm

◆热启动捕获灵敏度：-156dBm

◆重捕获灵敏度：-160dBm

◆跟踪灵敏度：-162dBm

◆定位精度：<2m（1 δ）

◆授时精度：<30ns（1 δ）

◆测速精度：<0.1m/s（1 δ）

◆授时精度：<30ns（1 δ）

◆定位更新率：1Hz（最大5Hz）

◆应用领域
◆车载、船载定位与导航

◆安全与监控设备

◆嵌入式定位设备

◆授时

◆可穿戴设备

◆便携式设备，如手机、平板电脑

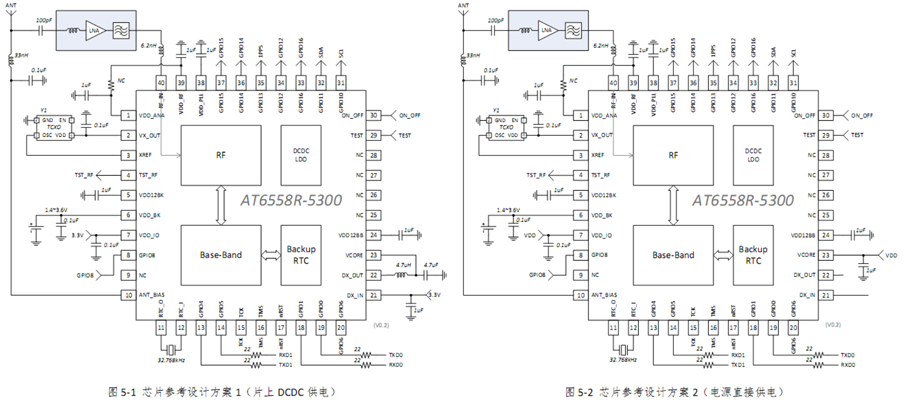

◆参考设计
