AT7456E 集成了EEPROM的单通道、单色随屏显示器

AT7456E 集成EEPROM的单通道、单色随屏显示器

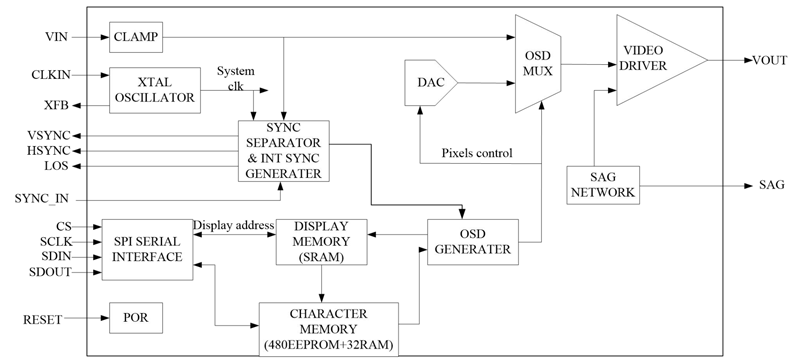

◆电路功能结构框图

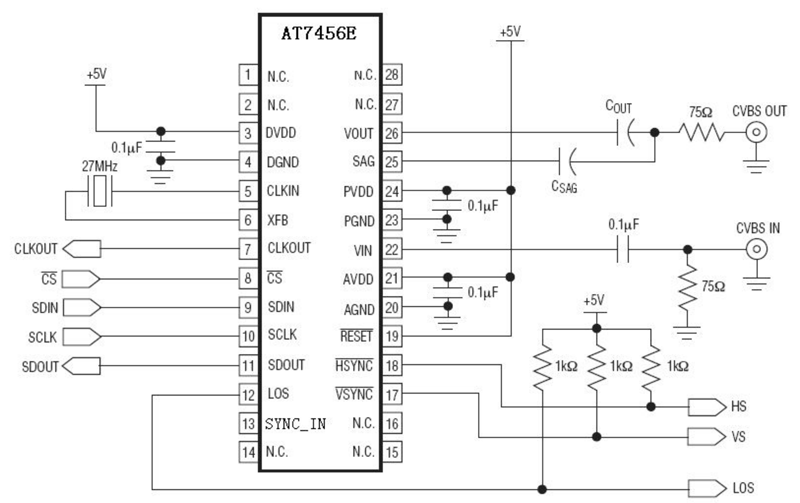

◆典型应用原理图

◆产品描述

AT7456E是一款集成了EEPROM的单通道、单色随屏显示发生器，集成了视频驱动器、同步分离器、视频分离开关以及EEPROM，提高了系统的集成度，有效降低了系统成本。

AT7456E采用符合NTSC和PAL制式的512个用户可编程字符，适合于全球市场。

AT7456E能够方便地以任意字符、尺寸显示各种信息，例如公司标识、常用图形、时间、日期等。

AT7456E预先装载了512个字符和图形，并可以通过SPI兼容串行接口进行在线编程。

AT7456E提供28引脚HTSSOP封装以及16引脚的LGA封装，工作温度范围（-40℃ ~+85℃）。

◆产品特点

◆512个用户定义字符或图形存储于EEPROM

◆字符大小为12×18像素

◆闪烁、反色和背景控制字符

◆可逐行设置亮度

◆最多显示16行×30列字

◆视频驱动器输出带有衰减补偿

◆LOS、VSYNC、HSYNC和时钟输出

◆内置同步发生器，同时可外部输入复合同步信号

◆兼容于NTSC和PAL

◆SPI兼容串行接口

◆出厂时带有预先编程的字符组

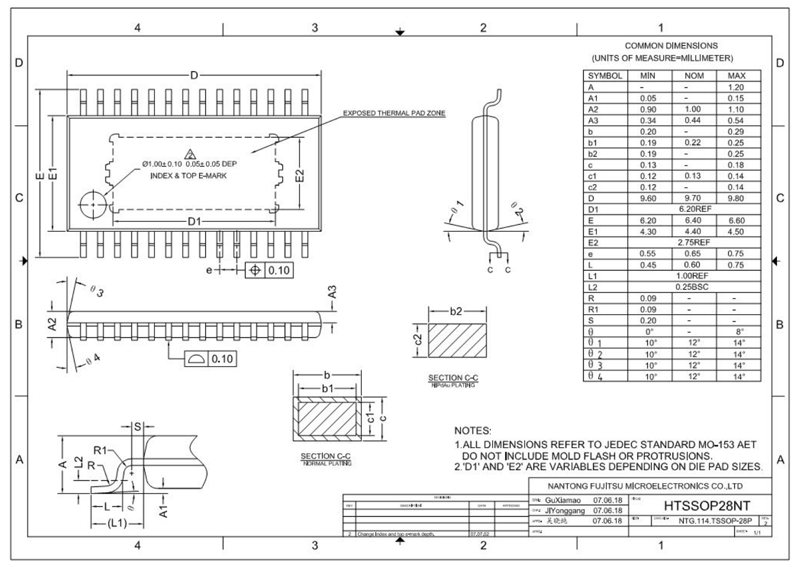

◆封装形式

◆HTSSOP28

◆LGA16

◆应用领域

◆安全监控系统
◆安全监控摄像机

◆工业监控

◆室内娱乐系统

◆手持测量仪器

◆消费类电子
