AT7456F 单通道、单色随屏显示器

AT7456F 单通道、单色随屏显示器

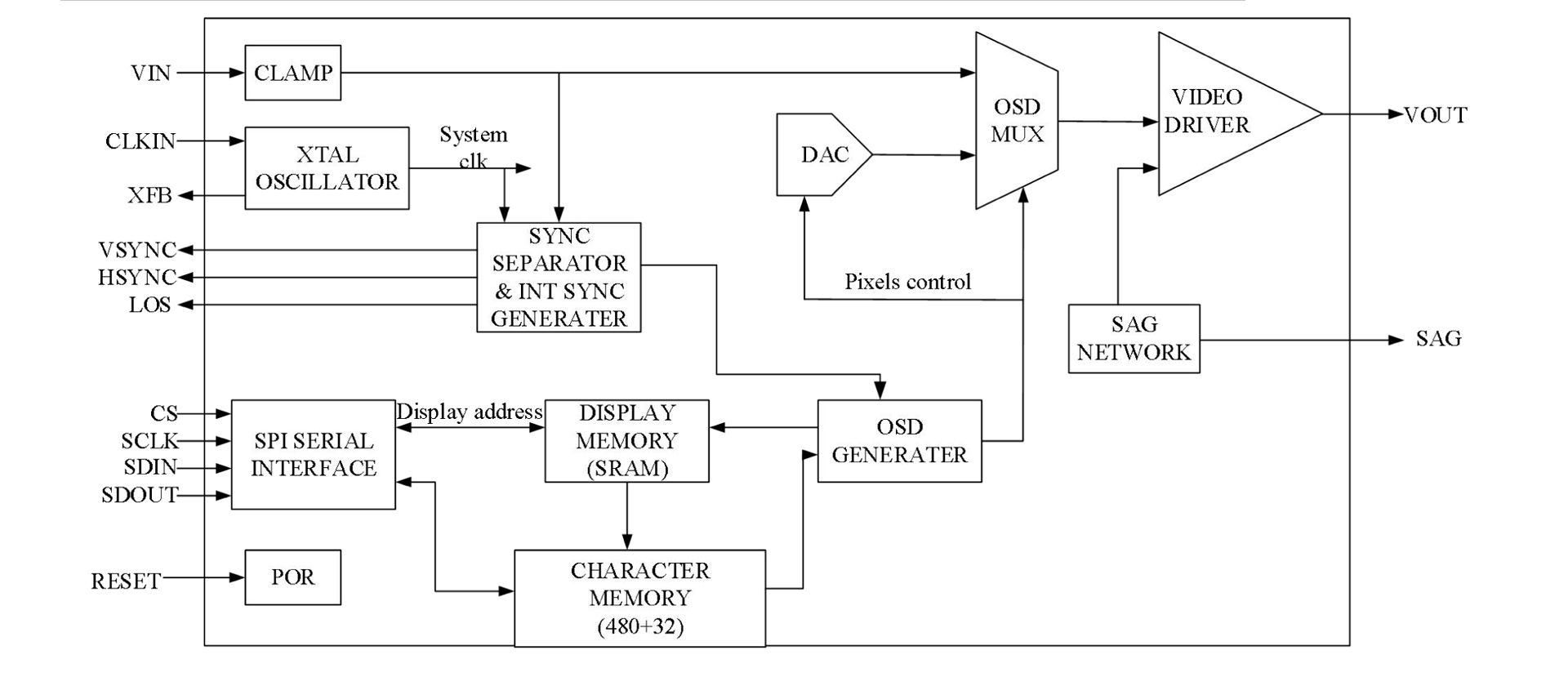

◆电路功能结构框图

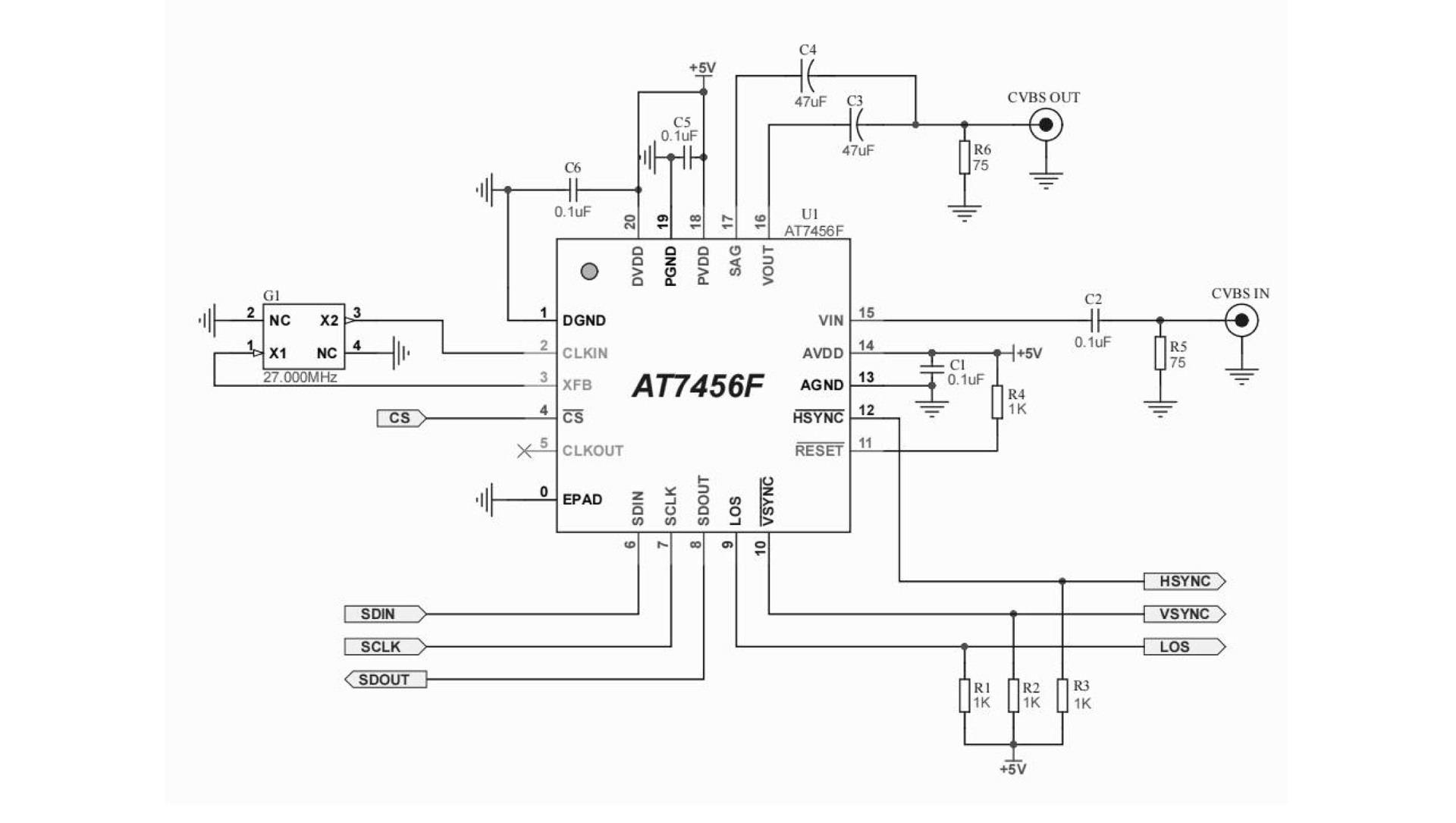

◆典型应用原理图

◆产品描述

AT7456F是一款单通道、单色随屏显示发生器，集成了视频驱动器、同步分离器、视频分离开关以及存储单元，提高了系统的集成度，有效降低了系统成本。采用符合NTSC和PAL制式的512个用户可编程字符，适合于全球市场。能够方便地以任意字符、尺寸显示各种信息，例如公司标识、常用图形、时间、日期等。AT7456F预先装载了512个字符和图形，并可以通过SPI兼容串行接口进行在线编程。

AT7456F提供20引脚QFN3*3封装形式，工作温度范围（-40℃ ~+85℃）。

◆产品特点

◆支持3.3V和5V两种供电电压

◆512个用户定义字符或图形

◆字符大小为12×18像素

◆闪烁、反色和背景控制字符

◆可逐行设置亮度

◆最多显示16行×30列字

◆视频驱动器输出带有衰减补偿

◆LOS、VSYNC、HSYNC和时钟输出

◆内置同步发生器

◆兼容于NTSC和PAL

◆SPI兼容串行接口

◆出厂时带有预先编程的字符组

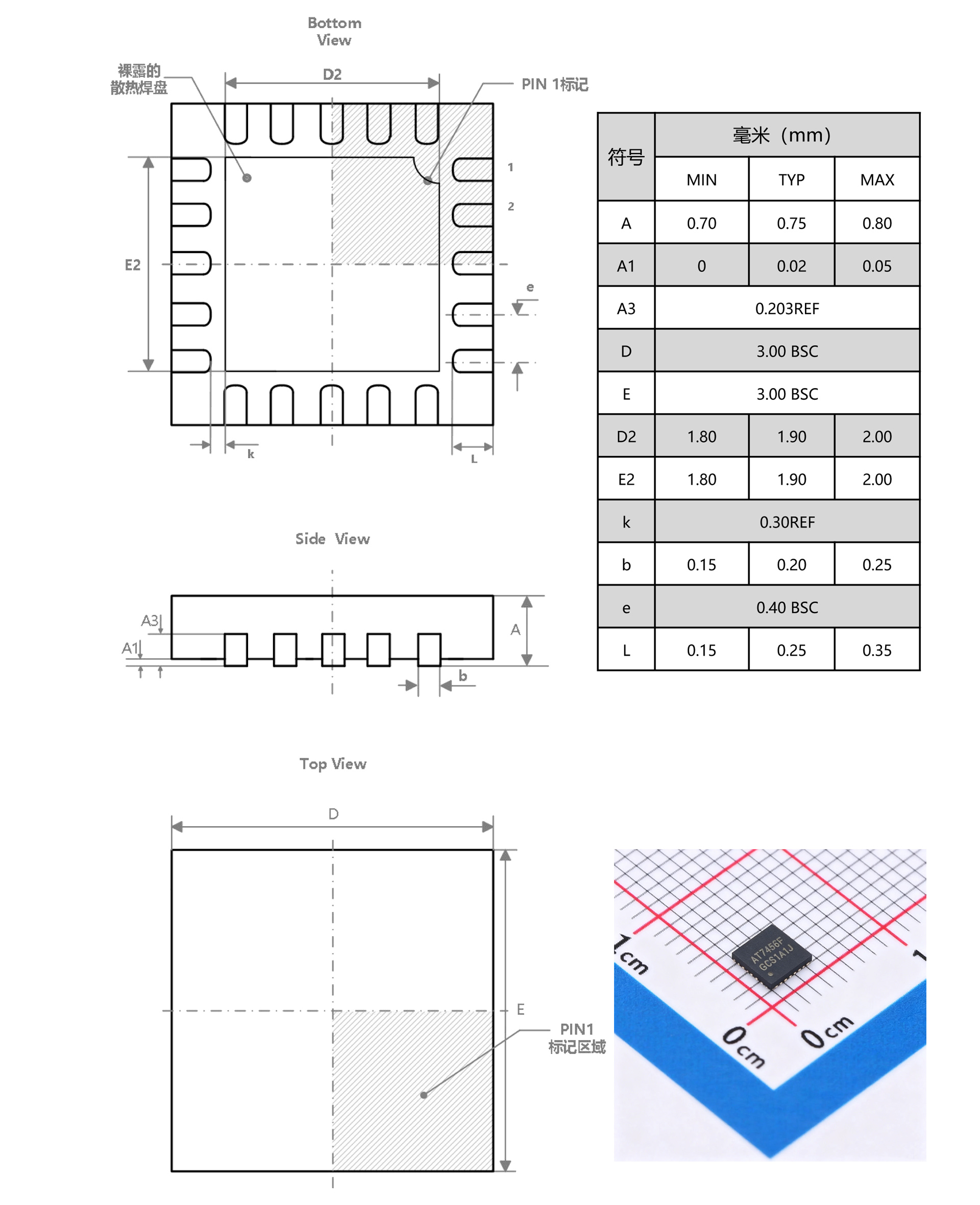

◆封装形式

◆QFN20_3x3

◆应用领域

◆安全监控系统
◆安全监控摄像机

◆工业监控

◆室内娱乐系统

◆手持测量仪器

◆消费类电子
