AT8313 2.5A三路半桥集成驱动芯片，直接替代DRV8313

AT8313 2.5A三路半桥集成驱动芯片

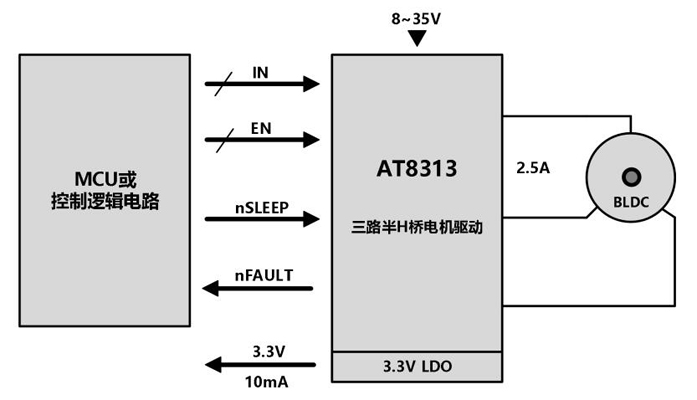

◆典型应用原理图

◆产品描述

AT8313提供三路可独立控制的半H桥驱动，每个半H桥可输出2.5A峰值电流或1.75A均方根（RMS）电流，可驱动一个三相直流无刷电机，也可用来驱动螺线管等其它负载。每个半H桥输出驱动级由两个N型功率MOSFET组成，其接地端子可外接检流电阻以检测输出电流值。

AT8313提供一个通用比较器，可用于限制输出电流。内部关断功能包含过流保护，短路保护，欠压锁定保护和过温保护，并提供一个故障检测输出管脚。

AT8313提供两种贴片封装，并都带有裸露散热焊盘，能有效改善散热性能。一种是QFN36（6mm x 6mm），另一种是TSSOP28（9.7mm x 4.4mm）。两种封装为无铅封装，符合环保标准。

◆产品特点

◆三个半H桥电机驱动器

◆驱动三相直流无刷电机（BLDC）

◆独立半桥控制

◆三个独立用于电流检测的接地引脚

◆低R_DS(ON)电阻，0.45Ω（HS+LS）

◆2.5A驱动输出

◆宽电压供电，8V-35V

◆一个通用比较器用来限流

◆内部3.3V 10mA参考电压输出

◆过温保护

◆短路保护

◆欠压锁定保护

◆封装形式

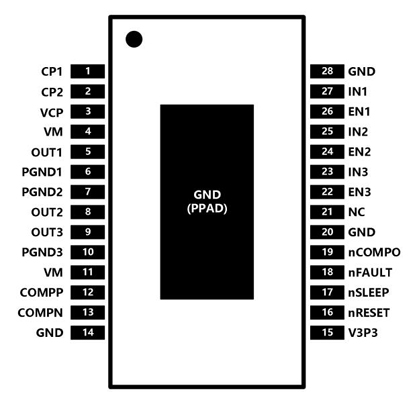

◆TSSOP28

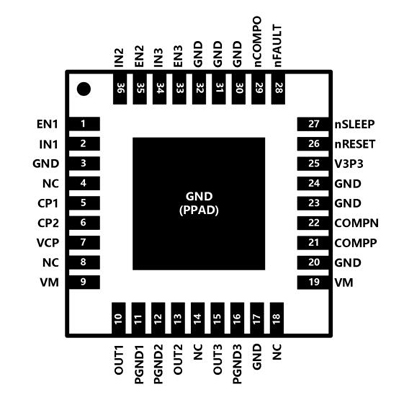

◆QFN36

◆应用领域
◆HAVC电机
◆消费类产品
◆办公自动化设备
◆工厂自动化
◆机器人
