AT8325 5.5A三路半桥集成驱动芯片

AT8325 5.5A三路半桥集成驱动芯片

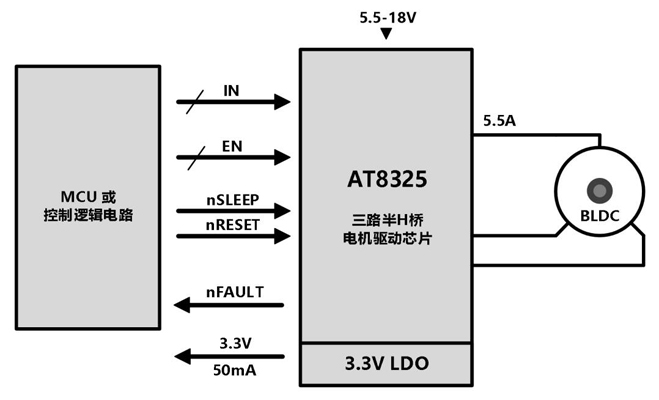

◆典型应用原理图

◆产品描述

AT8325是一款包含三路半桥且可独立控制的驱动芯片，用于驱动一个三相直流无刷电机，或驱动螺线管等其它负载。每路半桥高、低边均配置N通道功率MOSFET，可输出5.5A峰值电流。低边MOSFET的源端，即芯片的功率地可选择接检流电阻到地，以检测输出电流。

内部保护功能包含过流保护，短路保护和过温保护，并提供一个故障检测检测输出管脚。

AT8325提供一种4mm x 4mm的QFN24封装，并带有裸露散热焊盘，能有效改善散热性能，且为无铅封装，符合环保标准。

◆产品特点

◆三路独立半桥电机驱动器

◆驱动三相直流无刷电机（BLDC）

◆三个独立用于电流检测的接地引脚

◆低R_DS(ON)电阻，HS+LS=130mΩ

◆±5.5A峰值输出电流

◆宽电压供电，5.5V-18V

◆过温保护

◆短路保护

◆欠压锁定保护

◆封装形式

◆QFN24

◆应用领域
◆手持云台
◆消费类产品
◆办公自动化设备
◆工厂自动化
