AT8549 双通道H桥电机驱动芯片，可替代ON的LV8549
◆典型应用原理图
◆产品描述
AT8549为玩具、打印机和其它机电一体化应用提供一种双通道电机驱动方案。AT8549内置两路H桥驱动，可以驱动两个直流有刷电机，或者通过输出并接驱动一个直流有刷电机，或者一个双极步进电机，或者螺线管及其它感性负载。
◆产品特点
◆双通道H桥电机驱动器
◆驱动两个直流有刷电机或者一个步进电机
◆低RDS(ON)电阻，1.06Ω（HS+LS）
◆1A驱动输出
◆输出可以并用，2A驱动输出
◆单电源供电，2.7V-15V
◆支持休眠模式，降低功耗
◆过温关断电路
◆欠压锁定保护

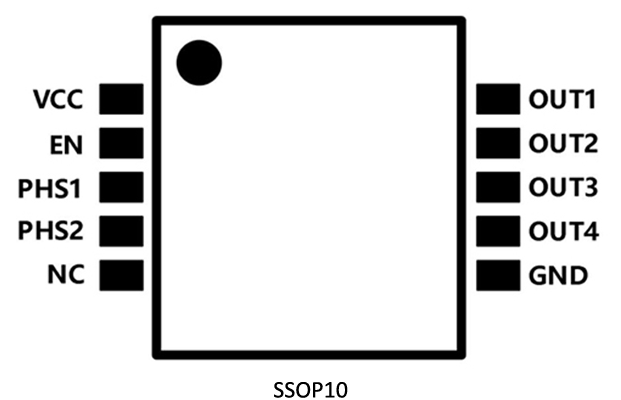

◆封装形式
◆SSOP10
◆应用领域
◆锂电池供电玩具
◆POS打印机
◆安防相机
◆办公自动化设备
◆游戏机
◆机器人
