AT8637/AT8637S-单通道低压H桥电机驱动芯片，兼容AT1106/AT1106S

AT8637/AT8637S-单通道低压H桥电机驱动芯片

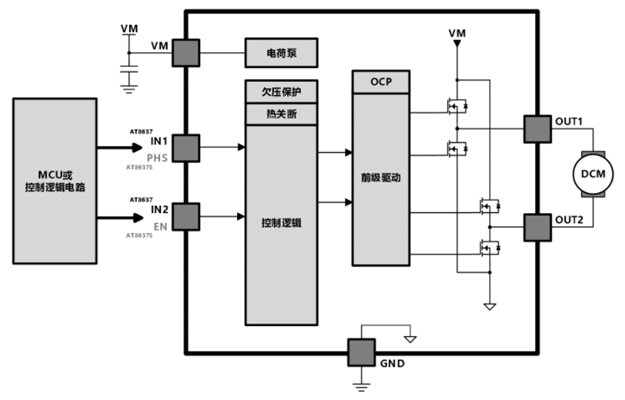

◆典型应用原理图

◆产品描述
AT8637/AT8637S为摄像机、消费类产品、玩具和其它低电压或者电池供电的运动控制类应用提供了一个集成的电机驱动器解决方案。AT8637/AT8637S能够驱动一个直流有刷电机或其它诸如螺线管的器件。输出驱动模块由PMSOS+NMOS功率管构成的H桥组成，以驱动电机绕组。AT8637/AT8637S能够提供高达12V±0.8A的驱动输出。

AT8637具有一个PWM（IN1/IN2）输入接口。AT8637S具有一个PHS/EN输入接口。内部关断功能包含过流保护、短路保护、欠压锁定保护和过温保护。

AT8637/AT8637S是SOT23-6封装，且是无铅产品，符合环保标准。

◆产品特点

◆单通道H桥电机驱动器

◆低R_DS(ON)电阻，1.06Ω（HS+LS）

◆0.8A连续驱动输出

◆宽电压供电，2.7V-12V

◆工业标准并行数字接口；IN1/IN2（AT8637）；PHS/EN（AT8637S）

◆AT8637S支持关断休眠

◆过温关断电路

◆短路保护

◆欠压锁定保护

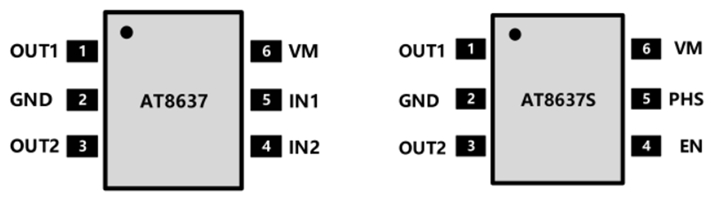

◆封装形式

◆SOT23-6

◆应用领域
◆锂电池供电玩具
◆摄像机、相机调焦驱动
◆消费类产品
◆办公自动化设备
◆游戏机
◆机器人
