AT8812C-双通道H桥电机驱动芯片，可替代DRV8812

AT8812C-双通道H桥电机驱动芯片

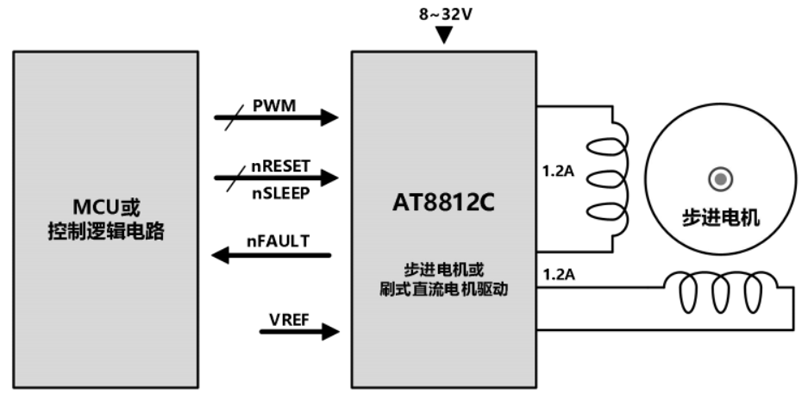

◆典型应用原理图

◆产品描述

AT8812C为打印机和其它机电一体化应用提供一种双通道集成电机驱动方案。AT8812C有两路H桥驱动，最大输出32V±1.2A，可驱动两个直流有刷电机，或者一个双极步进电机，或者螺线管及其它感性负载。双极步进电机可以以整步、2细分、4细分运行，或者用软件实现高细分。

AT8812C的每一个桥的功率输出模块由N型功率MOSFET组成，叫作H桥驱动器。每个桥包含整流电路和限流电路。简单的并行数字控制接口，衰减模式可编程。

内部关断功能包含过流保护、短路保护、欠压锁定保护和过温保护，并提供一个故障检测输出管脚。

AT8812C提供一种带有裸露焊盘的ETSSOP28封装，能有效改善散热性能，且是无铅产品，符合环保标准。

◆产品特点

◆双通道H桥电机驱动器

◆驱动两个直流有刷电机或者一个步进电机

◆低R_DS(ON)电阻，1.2Ω（HS+LS）

◆1.2A驱动输出

◆宽电压供电，8V-32V

◆2bits电流控制，提供4个电流台阶

◆工业标准并行数字控制接口

◆PWM绕组电流调节和限制

◆内部3.3V参考电压输出

◆过温关断电路

◆短路保护

◆欠压锁定保护

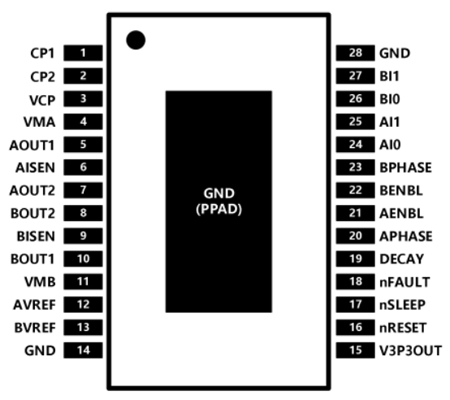

◆封装形式

◆ETSSOP28

◆应用领域

◆POS打印机

◆舞台灯光

◆办公自动化设备

◆游戏机

◆机器人
