ATD5984 内置转换器和过流保护的微特步进电机驱动芯片，可替代Allegro的A5984

ATD5984 内置转换器和过流保护的微特步进电机驱动芯片，可替代Allegro的A5984

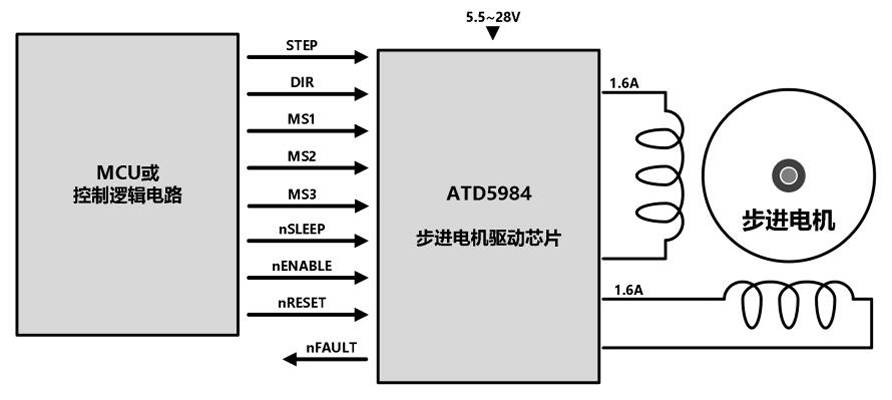

◆典型应用原理图

◆产品描述

ATD5984是一款内部集成了译码器的微特步进电机驱动器，能使双极步进电机以全、半、1/4、1/8、1/16和1/32步进模式工作。步进模式由逻辑输入管脚MSx选择。其输出驱动能力达到28V±1.6A。

译码器是ATD5984易于使用的关键，通过STEP管脚输入一个脉冲就可以使电机完成一次步进，省去了相序表、高频控制线及复杂的编程接口，使其更适用于没有复杂的微处理器或微处理器负担过重的场合。

在步进操作期间，ATD5984的内部电路可以自动的控制其PWM操作工作在快、慢及混合衰减模式。在混合衰减模式下，器件初始经过一段时间的快衰减后，将切换至慢衰减模式直至固定关断时间结束。混合衰减模式控制不但降低了电机工作时产生的噪声，还增加了步进的准确性，同时减小了系统的功耗。

同步整流控制电路改善了PWM操作时的功耗。内部保护电路包括：带迟滞的过热保护、欠压锁定及过流保护。

ATD5984提供带有散热焊盘的QFN24封装，能有效改善散热性能，且是无铅产品，符合环保标准。

◆产品特点

◆低导通电阻R_DS(ON) ，800mΩ（HS+LS）

◆自动检测和选择电流衰减模式

◆支持电流慢衰减和混合衰减模式

◆同步整流功能降低功耗

◆内部欠压锁定

◆过流保护

◆QFN封装

◆过热关断电路

◆对地短路保护

◆负载短路保护

◆低电流睡眠模式，<10uA

◆封装形式

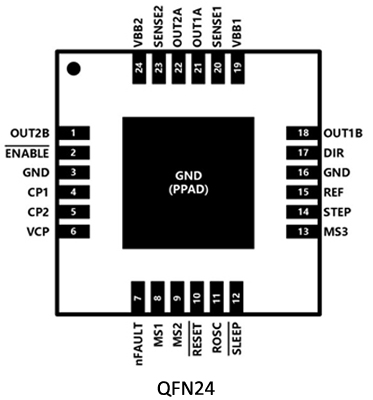

◆QFN24

◆应用领域

◆安防摄像机

◆打印机、扫描仪

◆POS打印机

◆智能门锁

◆机器人

◆ATM
