ATGM332D-F8N76 全模多频卫星定位导航模块

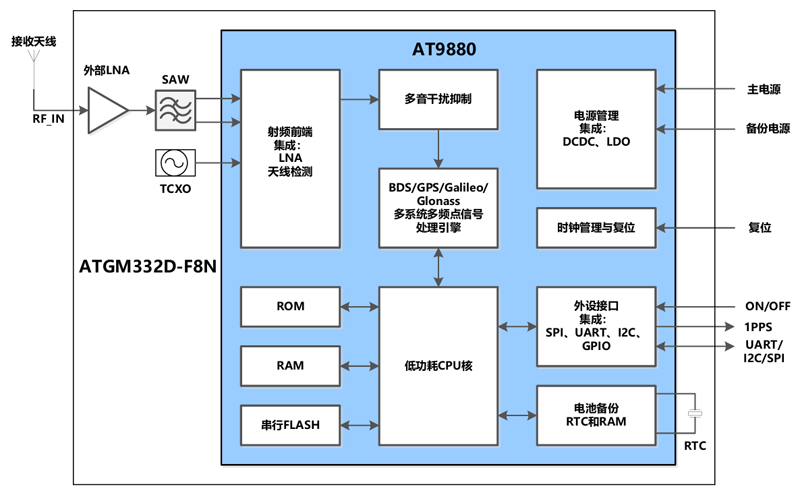

◆功能框图

◆产品概述

ATGM332D-F8N系列模块是12.2x16mm尺寸的高性能GNSS全模多频定位导航模块系列的总称。ATGM332D-F8N系列模块产品基于中科微新一代多频多系统GNSS SOC 单芯片AT9880，支持多种卫星导航系统，包括北斗二号和北斗三号，GPS/QZSS/SBAS、GLONASS、GALILEO、IRNSS等，支持L1/L2/L5频点。可以同时接收以上卫星导航系统的卫星信号，并且实现联合定位、导航与授时。

ATGM332D-F8N系列模块支持同时接收全系统的卫星信号，基于专有的快速搜星技术，可以快速的接收大量的可见卫星信号，实现快速且准确的定位，尤其可以显著改善如城市峡谷等复杂环境下的定位性能。集成高性能嵌入式CPU，最大位置更新率可以达到20Hz。

ATGM332D-F8N系列模块集成了专有的抗干扰硬件加速电路，可以快速的检测并抑制射频干扰，同时集成了高精度授时引擎，授时精度优于10ns，适合于电力、4G/5G通信等领域的授时和定位定向应用。突破了全系统全频点的一体化SOC单芯片技术，可以满足高精度定位、高精度授时的应用，同时具有高集成度、高性能、低功耗、小尺寸等特点。可以用于可穿戴设备、手机、物联网设备、无人机、智能驾驶、精准农业、精准测量和电力通信设备等应用领域。

◆性能指标

◆多频点多系统接收机

    ◆支持L1和L2/L5多频点

    ◆支持北斗二号、北斗三号

    ◆支持北斗、GPS、GLONASS、GALILEO等多系统联合定位和单系统独立定位

    ◆支持IRNSS、QZSS和SBAS

    ◆通道数目：176通道

◆软件特性

   ◆最大定位更新率可以达到20Hz

   ◆支持A-GNSS

   ◆支持RTCM3.2协议

   ◆支持NMEA4.1/4.0协议

◆电源管理

   ◆L1和L5双频多模连续运行典型功耗：<44mA（@3.3V）

   ◆待机典型功耗：<20uA（@3.3V）

   ◆内置天线检测及天线短路保护功能

◆冷启动TTFF：≤30s

◆冷启动捕获灵敏度：-148dBm

◆热启动捕获灵敏度：-156dBm

◆重捕获灵敏度：-160dBm

◆跟踪灵敏度：-167dBm

◆定位精度：<1.0m（CEP50）

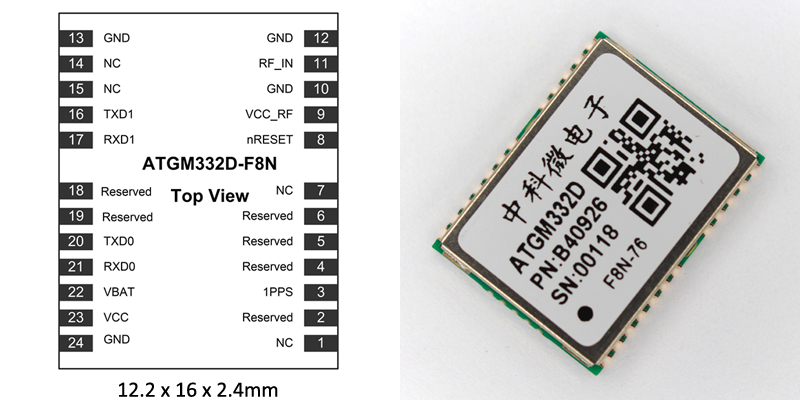

◆封装形式

◆封装尺寸：12.2 x 16 x 2.4mm

◆应用领域

◆车载定位与导航

◆电力授时，4G/5G通信授时

◆可穿戴设备

◆物联网定位设备

◆无人机

◆精准农业
◆便携式设备，如手机、平板电脑
