ATGM336H-5L13低功耗GPS定位导航模块

ATGM336H-5L系列低功耗GPS定位导航模块

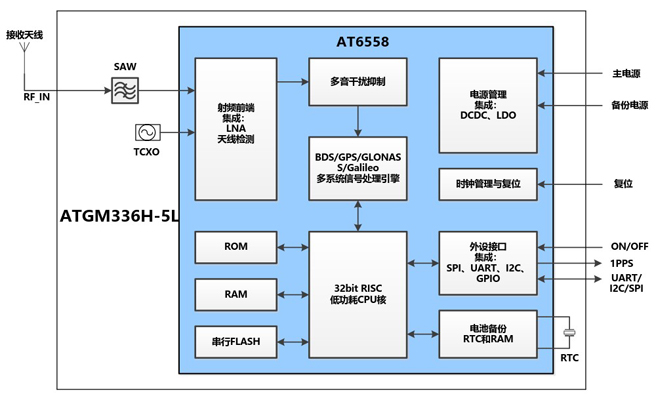

◆功能框图

低功耗定位模块（L系列）是在卫星定位模块（N系列）的基础上，针对物联网静态低功耗应用，特别优化设计的一系列定位模块，采用GPS定位，连续定位功耗低至15mA@3.3V，休眠电流低至40uA以下，适合各类电池供电的物联网应用。

◆产品概述

ATGM336H-5L系列模块是9.7x10.1mm尺寸的高性能、低功耗GPS定位导航模块系列的总称。该系列模块产品基于中科微第四代低功耗GNSS SOC单芯片AT6558，持多种卫星导航系统，包括中国的BDS（北斗卫星导航系统）、美国的GPS、俄罗斯的GLONASS、欧盟的GALILEO、日本的QZSS以及卫星增强系统SBAS（WAAS，EGNOS，GAGAN，MSAS）。AT6558是一款真正意义的六合一多模卫星导航定位芯片，包含32个跟踪通道，可以同时接收六个卫星导航系统的GNSS信号，并且实现联合定位、导航与授时。

ATGM336H-5L系列模块具有高灵敏度、低功耗、低成本等优势，适用于车载导航、手持定位、可穿戴设备。

◆性能指标

◆出色的定位导航功能，支持GPS卫星导航系统的单系统定位

◆支持A-GNSS

◆冷启动捕获灵敏度：-148dBm

◆跟踪灵敏度：-162dBm

◆定位精度：<2.5m（CEP50）

◆首次定位时间：≤32s

◆低功耗：连续运行<15mA（@3.3V单系统定位）（TBD）；低功耗ON/OFF关断模式40uA；待机电池备份模式10uA；串口命令进入低功耗模式40uA

◆内置天线检测及天线短路保护功能

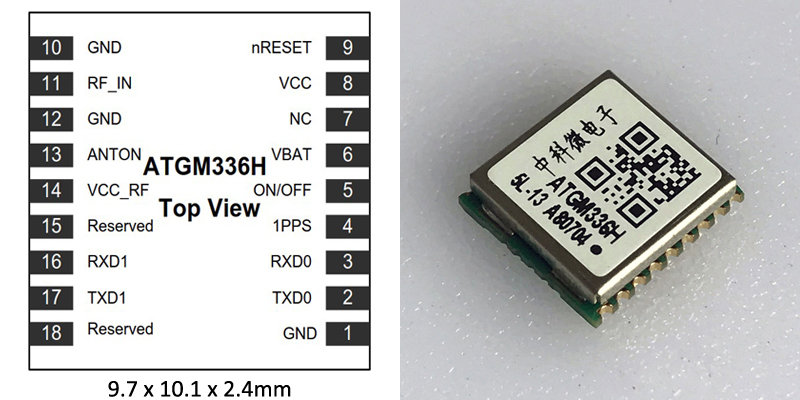

◆封装形式

◆封装尺寸：9.7 x 10.1 x 2.4mm

◆应用领域

◆静态定位

◆时间同步

◆物联网应用
