TJA1028 集成电压调节器的LIN收发器

TJA1028 集成电压调节器的LIN收发器

◆产品概述

TJA1028是一款LIN 2.0/2.1/SAE J2602收发器，带有集成低压差电压调节器。电压调节器可提供最高70mA且提供3.3V和5.0V不同版本。TJA1028便于开发本地互连网络(LIN)总线系统中的紧凑型节点。为支持可靠的设计，TJA1028提供强大的静电放电(ESD)性能且可在LIN总线上承受高电压。为了使电流消耗最小化，TJA1028支持睡眠模式，在该模式中LIN收发器和电压调节器电源关闭但同时仍具有通过LIN总线唤醒的能力。

TJA1028提供SO8封装，且还提供3mm × 3mm HVSON8封装使所需的板卡空间减少70%以上。此特点在板卡空间有限时极具价值。

◆芯片标识（Marking）

TJA1028T/5V0/10    1028/51

TJA1028T/5V0/20    1028/52

TJA1028T/3V3/10    1028/31

TJA1028T/3V3/20    1028/32

TJA1028TK/5V0/10  28/51

TJA1028TK/5V0/20  28/52

TJA1028TK/3V3/10  28/31

TJA1028TK/3V3/20  28/32

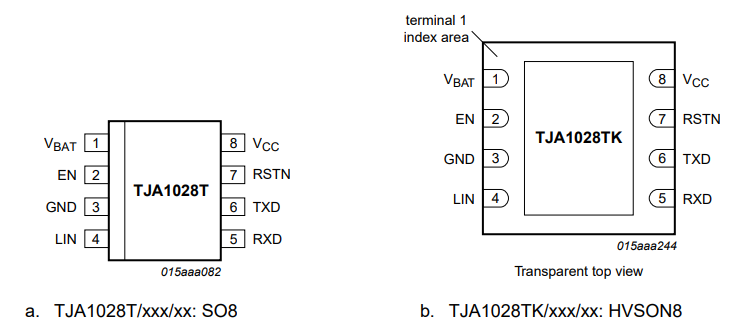

◆封装形式

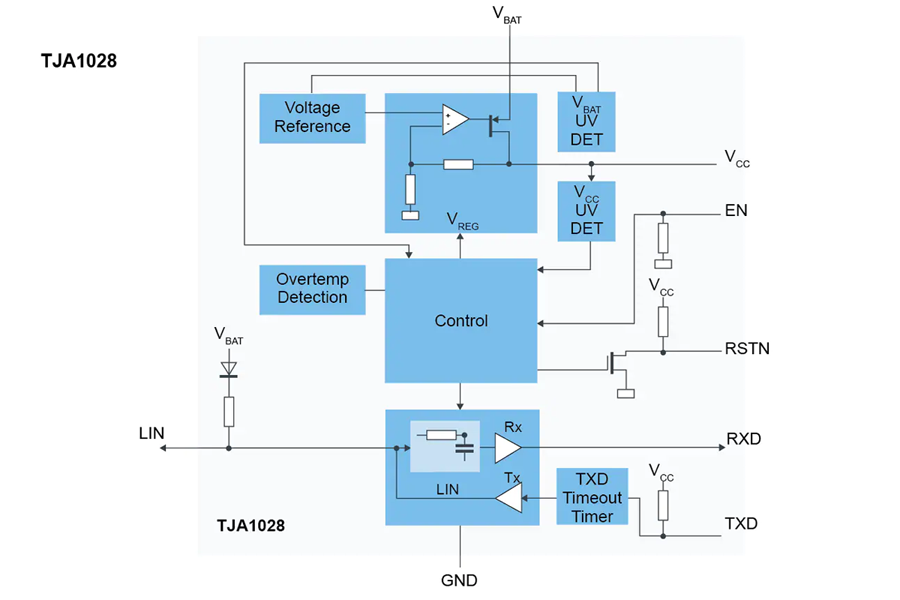

◆功能框图
